| 產品名稱： | ABLE減速機VRSF系列 |
|---|---|
| 產品編號： | |
| 規格： | |
| 產品備注： | 伺服馬達專用減速機 |
| 產品類別： | ABLE減速機產品 |
產品說明：
小型內部慣性力矩
高精度型 回轉背隙0.08°（5分）系統華
馬達容量50w-5000w
主要特點
·于間隙0.05°的高精度型、使回轉間隙0.08°系列化。
在決定精密位置時發揮威力、是能夠充分發揮威力、是能夠充分發揮高密度伺服馬達特性的減速機。
·少脈動的順滑回轉
采用斜齒輪實現無脈動的順滑回轉。
在藥注和醫療用泵等方面此特性得到了發揮。
·差22㎜(D模板750W的情況下)根據設計師需求的小型設計
角尺寸98㎜的小型化(其他公司同等的機種是120㎜)
對應小型化、輕量化的伺服馬達的小型設計。
·在很好的組立環境中提供高品質的產品。
在組裝、組立環境良好提供高品質的產品。
·免費維修、安裝得心應手、無塵室進行
潤滑油方面使用長壽命的高級潤滑油，無需交換。
而且，密封填充的結構使得安裝方式也得心應手。
·萬全的漏油對策
實施了case的含浸處理、氣密性檢測等的徹底漏油對策、空氣漏油檢測等徹底漏油對策的實施
·IP65相當(選項)
運用防滴對應、即使在所有環境下都能充分發揮減速機的性能。
·各公司的伺服馬達都可安裝到各系列中。馬達和減速機的安裝也能簡單進行。
(下面是個公司伺服馬達的一覽表)
段位編號（入力旋轉速度3,000rpm時）
凡例 |
| B |
| C |
| D |
| E |
容量(W) | 減速比 | ||||||||
1段減速 | 2段減速 | ||||||||
1/3 | 1/5 | 1/9 | 1/15 | 1/20 | 1/25 | 1/35 | 1/45 | 1/81 | |
50 |
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
750 |
|
|
|
|
|
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
|
1500 |
|
|
|
|
|
|
|
|
|
2000 |
|
|
|
|
|
|
|
|
|
2500 |
|
|
|
|
|
|
|
|
|
3000 |
|
|
|
|
|
|
|
|
|
3500 |
|
|
|
|
|
|
|
|
|
4000 |
|
|
|
|
|
|
|
|
|
4500 |
|
|
|
|
|
|
|
|
|
5000 |
|
|
|
|
|
|
|
|
|
※全部為斜齒輪。
※除此以外的減速機可咨詢。
型號標識
?。?、ABLE減速機的名稱
ｂ、伺服馬達機專用輸入型模式
?S? 夾板締付方式(馬達軸無槽、帶槽也可)※不可去除
?K?連軸器樣式 (直軸、帶槽) ※D去除對應K類型
?A? 適配器方式(詳細內容請咨詢)
?。?、安裝方式和出力軸方向： ?F? 法蘭型安裝方向隨意 ?D?D 法蘭型安裝方向隨意
?。?、減速機規格： ?設有記號? 標準型 ?LB?回轉間隙型 ?PB? 高精度型
ｅ、減速比： 1段型→3、5、S9 2段型→15、20、25、35、45、81
※減速比為實際減速比
?。?、減速機號碼： B、C、D、E
?。?、適應伺服馬達容量(W)
?。?、伺服馬達機廠家名
?。?、適應伺服馬達廠家的型號
※在詢問、估計、下訂單時請一定要點明馬達廠家的型號。
安裝

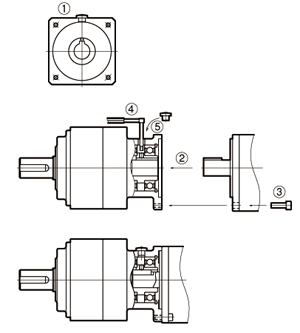

【安裝無鍵馬達 VRSF規格】
1. 擦去馬達軸上的防銹劑?油。
2. 揭去橡皮蓋、旋轉力軸、是螺栓的頭部與橡膠蓋孔吻合。確認是否松掉(參照右圖1)。
3. 把馬達輕輕地插入力軸(無障礙地順利的插入)。要十分注意馬達不能傾斜地插入(參照右圖2)。
4. 把馬達安裝在減速機上、用指定的扭力擰緊螺栓(參照左表1?右圖3)。
5. 使用扭力扳手等按指定的扭力擰緊入力軸的定位螺栓(參照左表2?右圖4)。
6. 按上橡膠蓋。以上完了(參照右圖5)。
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

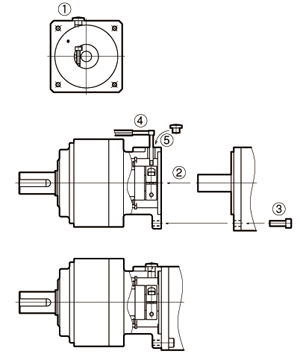

【安裝帶鍵馬達 VRKF規格】
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
