專門用于監視異常溫度的溫度報警器， 有效防止過度升溫、 保護裝置。 22.5mm寬的纖細機身， 對應多重輸入， 確保繼電器容量 3A AC250V （電阻負載）。 此外還具備輸出的鎖定功能。
| 產品名稱： | 報警器型K8AB-TH |
|---|---|
| 產品編號： | |
| 規格： | |
| 產品備注： | 溫度報警器 |
| 產品類別： | 溫控器 |
產品說明：
纖細機身：DIN22.5mm 配備溫度報警功能
利用切換開關輕松設定
可以通過切換開關進行設定、功能切換。 傳感器對應熱電偶Pt100多重輸入，機型數量得以減少?！垂δ?、模式的選擇切換〉報警模式（上限/下限）、有/無鎖定、℃/°F、 繼電器輸出正常ON/OFF、設定保護。
端子接線使用條形壓接端子
接線可采用單線2.5mm2×2根或1.5mm2、電線用條形壓接端子×2根。
經第三方機構認證，符合CE標記符合UL標準
符合TüV SUD標準
額定規格
| 電源電壓 | AC100～240V 50/60Hz | AC24V 50/60Hz/DC24V | |
|---|---|---|---|
| 容許電壓變動范圍 | 額定電壓的85～110% | ||
| 功耗 | 5VA以下 | 2W以下(DC24V)、 4VA以下(AC24V) | |
| 傳感器輸入 | K8AB-TH11S | 熱電偶 ： K、 J、 T、 E 鉑測溫電阻體 ： Pt100 | |
| K8AB-TH12S | 熱電偶 ： K、 J、 T、 E、 B、 R、 S、 PLII | ||
| 輸出繼電器 | 繼電器輸出1c×1(AC250V 3A 電阻負載) | ||
| 外部輸入(鎖定復位用) | 接點輸入 | ON ： 1kΩ以下 OFF ： 100kΩ以上 | |
| 無接點輸入 | ON ： 殘留電壓1.5V以下 OFF ： 漏電流0.1mA以下 | ||
| 流出電流 ： 約10mA | |||
| 設定方式 | 旋轉式撥動開關設定(3聯) | ||
| LED顯示 | 電源(PWR) ： 綠色LED、 繼電器輸出(ALM) ： 紅色LED | ||
| 其它功能 | 報警模式(上限/下限報警)、 輸出的正常ON/OFF切換、 輸出鎖定功能、 設定保護功能溫度單位℃/°F | ||
| 使用環境溫度 | -10～+55℃(無結冰、結露) | ||
| 使用環境濕度 | 相對濕度25～85% | ||
| 儲存溫度 | -25～+65℃(無結冰、結露) | ||
規格
| 設定精度 | ±2.0%FS | |
|---|---|---|
| 磁滯寬度 | 2℃ | |
| 輸出繼電器 | 電阻負載 | AC250V 3A(cosφ ＝1) DC30V 3A(L/R＝0ms) |
| 電感負載 | AC250V 1A(cosφ ＝0.4) DC30V 1A(L/R＝7ms) | |
| 最小適用負載 | DC5V 10mA | |
| 接點電壓的最大值 | AC250V | |
| 接點電流的最大值 | AC3A | |
| 開關容量的最大值 | 1,500VA | |
| 機械壽命 | 1,000萬次 | |
| 電氣壽命 | 閉合5萬次、 斷開3萬次 | |
| 采樣周期 | 500ms | |
| 絕緣電阻 | 充電部端子與外露的非充電部之間 ： 20MΩ(500V) 充電部端子相互之間(輸入-輸出-電源端子間) ： 20MΩ(500V) 接點之間(開放) ： 20MΩ(500V) | |
| 耐電壓 | AC2,000V 50或60Hz 1min.(異極充電部端子) | |
| 耐振動 | 10～55Hz 50mm/s2 3軸方向 5min×10次掃描 | |
| 耐沖擊 | 150m/s2( 繼電器接點為100m/s2) 3軸6方向 各3次 | |
| 質量 | 130g | |
| 保護結構 | IP20 | |
| 內存保護 | 不揮發性存儲器(寫入次數 ： 20萬次) | |
| 相應標準 | 適用標準 | EN61010-1 設置環境(2級污染、 II類過電壓) |
| EMC | EN61326 | |
| 安全標準 | UL61010-1、 CAN/CSA-C22.2 No.1010.1 (UL評價)、KOSHA認證 | |
| EMC | EMI EN61326 輻射干擾電場強度 EN55011 Group1 classA 噪音端子電壓 EN55011 Group1 classA EMS EN61326 靜電放電抑制能力EN61000-4-2 ：4kV接觸(等級2) 8kV空氣中(等級3) 電場強度抑制能力EN61000-4-3 ：10V/m AM調頻 (80MHz～1GHz、 1.4GHz～2GHz)(等級3) 爆裂噪音抑制能力EN61000-4-4 ：2kV 電源線(等級3) 2kV 輸出線(繼電器輸出)(等級4) 1kV 測量線、 I/O信號線(等級4) 傳導性噪音抑制能力EN61000-4-6 ：3V(0.15～80MHz)(等級3) 浪涌抑制能力EN61000-4-5 ：1kV線間(電源線、 輸出線(繼電器輸出))(等級2) 2kV大地間(電源線、 輸出線(繼電器輸出))(等級3) 商用頻率磁場抑制能力EN61000-4-8 ：30A/m(50Hz) 連續時間 電壓陷落/斷電抑制能力EN61000-4-11 ：0.5周期、 100%(額定電壓) | |
| 端子螺絲擰緊扭矩 | 0.54～0.55N·m | |
| 壓著端子 | 單線2.5mm2×2根、 帶絕緣套管壓接端子1.5mm2×2、 可同時緊固 | |
| 外殼顏色 | 芒塞爾5Y8/1(象牙色) | |
| 外殼材質 | ABS樹脂(自消性樹脂) | |
| 安裝 | DIN導軌安裝 或M4螺釘安裝 | |
| 外形尺寸 | 22.5 (W) × 90 (H) × 100 (D) mm | |
設定范圍

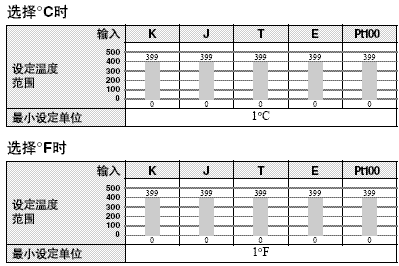

K8AB-TH11S

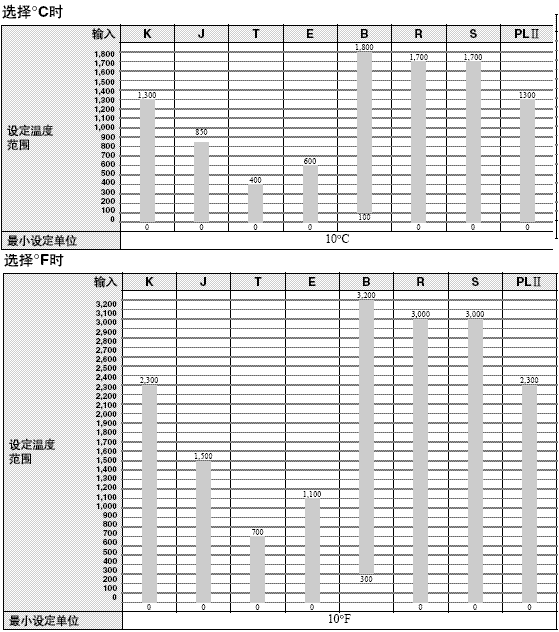

K8AB-TH12S
